Sur une toiture industrielle, l’eau ne pardonne ni l’approximation ni l’oubli. Elle s’infiltre dans une jonction, s’accumule derrière un acrotère, surcharge une naissance d’évacuation et transforme rapidement un détail de couverture en désordre structurel. Parmi les pièces discrètes qui organisent son cheminement, le col de cygne de toiture occupe une place particulière.
Son nom évoque une courbe élégante. Sa fonction, elle, est très concrète : assurer la continuité d’une évacuation d’eaux pluviales malgré un changement de direction, un franchissement d’acrotère ou une contrainte de raccordement entre la toiture et la descente. Dans un bâtiment industriel ou commercial, ce composant doit être choisi, dimensionné et posé comme un véritable élément du système d’étanchéité.
Qu’est-ce qu’un col de cygne de toiture ?
Le col de cygne est une pièce de raccordement coudée, généralement fabriquée en métal ou dans un matériau compatible avec le réseau d’évacuation. Sa géométrie rappelle un coude relevé ou incurvé, destiné à guider l’eau pluviale d’un point à un autre sans créer de rupture dans l’écoulement.
Selon les configurations, il peut être utilisé pour :
- relier une naissance d’eaux pluviales à une descente située en façade ;
- franchir un acrotère sur une toiture-terrasse ;
- déporter une évacuation afin d’éviter une poutre, un bardage ou un équipement technique ;
- raccorder une gouttière ou une chéneau à une conduite verticale ;
- orienter l’eau vers un réseau extérieur ou un collecteur enterré ;
- maintenir une évacuation gravitaire tout en respectant la composition de la toiture.
Dans le langage professionnel, l’appellation peut toutefois varier selon les entreprises et les systèmes de couverture. Certains désignent par « col de cygne » un raccord coudé de descente, d’autres une pièce de relevé ou un passage spécifique au niveau d’un acrotère. Cette nuance mérite d’être clarifiée dès l’étude du projet : un même mot ne recouvre pas toujours la même géométrie ni le même usage.
Pourquoi ce détail est stratégique sur un bâtiment industriel
Dans un bâtiment de grande surface, les volumes d’eau peuvent devenir considérables en quelques minutes. Une pluie intense sur plusieurs milliers de mètres carrés de toiture produit un débit que l’on ne peut pas gérer avec une évacuation improvisée. Chaque naissance, chaque descente et chaque changement de direction participent à l’équilibre hydraulique général.
Le col de cygne doit donc remplir trois missions simultanées :
- guider l’eau sans provoquer de ralentissement excessif ni de retenue ;
- préserver l’étanchéité au droit de la traversée, du relevé ou de la liaison avec la membrane ;
- résister aux contraintes mécaniques, thermiques, climatiques et chimiques propres au site.
Un défaut de pente, une section insuffisante ou une fixation trop rigide peuvent provoquer des tensions sur la membrane d’étanchéité. À terme, le système peut présenter des suintements, des déformations, des débordements ou des infiltrations dans les locaux d’exploitation. Dans un entrepôt, un atelier ou un bâtiment tertiaire, l’eau ne menace pas seulement le plafond : elle peut atteindre des stocks, des équipements électriques, des lignes de production ou des documents sensibles.
Les principales configurations de pose
La configuration la plus courante concerne la toiture-terrasse avec acrotère. L’eau collectée par une naissance doit franchir le relevé périphérique avant de rejoindre une descente extérieure. Le col de cygne forme alors une liaison coudée, soigneusement intégrée à l’étanchéité du relevé.
Dans cette situation, plusieurs points sont à contrôler :
- la hauteur de l’acrotère et la position de la naissance ;
- la pente disponible entre le point de collecte et la descente ;
- la largeur du passage dans le relevé ;
- la compatibilité entre la pièce, le pare-vapeur, l’isolant et la membrane d’étanchéité ;
- la possibilité d’inspecter et de nettoyer le raccordement.

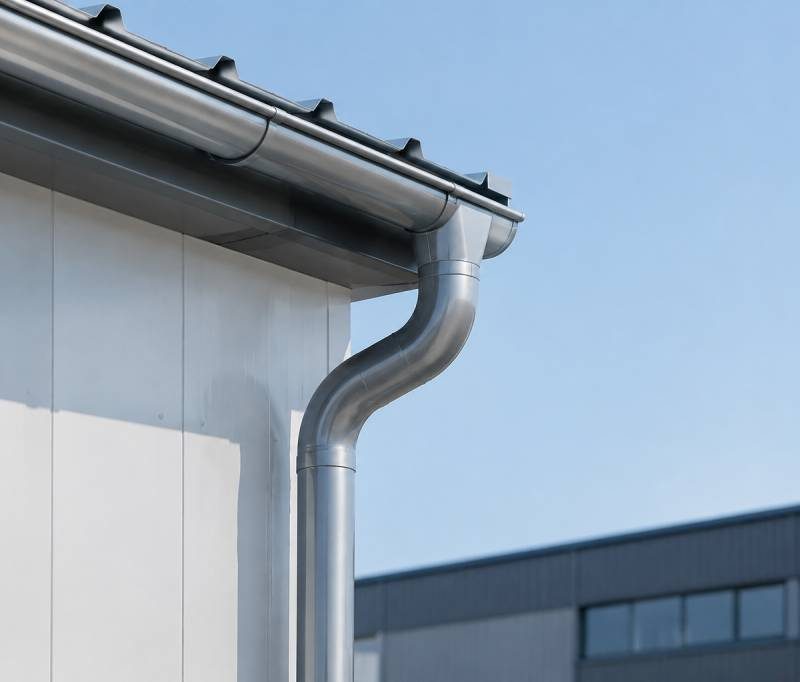

Une autre configuration apparaît sur les couvertures métalliques ou les toitures à faible pente équipées de chéneaux. Le col de cygne assure alors le déport entre le chéneau et la descente verticale. Il doit être installé de manière à éviter les contre-pentes, les poches d’eau et les zones où les feuilles ou les déchets peuvent s’accumuler.
Sur certains bâtiments industriels, la descente est éloignée de la naissance pour des raisons d’implantation : façade vitrée, porte sectionnelle, bardage spécifique ou présence d’un réseau technique. Le raccord coudé permet de déplacer l’axe de la descente, mais chaque changement de direction ajoute une contrainte hydraulique. Il convient donc de limiter les coudes et de privilégier des rayons suffisamment ouverts.
Dimensionnement hydraulique : la courbe ne suffit pas
Un col de cygne n’est pas un simple accessoire de plomberie agrandi. Sa section doit être cohérente avec le débit à évacuer et avec l’ensemble du dispositif : surface contributive, intensité de pluie, pente de la toiture, nombre de naissances, diamètre des descentes et présence éventuelle d’un réseau en aval.
Le calcul commence par la surface de toiture réellement raccordée à l’évacuation. Il faut également tenir compte des zones voisines dont les eaux peuvent converger vers le même point en cas de ruissellement. Une toiture découpée par des noues, des émergences ou des niveaux différents demande une lecture précise des cheminements hydrauliques.
Le choix de la section doit ensuite être confronté aux prescriptions techniques applicables au projet et aux règles de calcul des évacuations d’eaux pluviales. Dans un bâtiment industriel, une note de dimensionnement est particulièrement utile lorsque la toiture est vaste, lorsque les pluies intenses sont fréquentes ou lorsque les conséquences d’un débordement seraient importantes.
Quelques principes restent essentiels :
- éviter toute réduction brutale de section entre la naissance et la descente ;
- prévoir une pente régulière sur les parties horizontales ;
- limiter les changements de direction trop serrés ;
- installer des dispositifs de trop-plein lorsque la conception de la toiture le prévoit ;
- ne jamais considérer une descente comme suffisante sans vérifier son raccordement au réseau aval.
Le trop-plein joue ici un rôle de sentinelle. Il ne remplace pas l’évacuation principale, mais limite la montée de l’eau lorsqu’une naissance est obstruée ou lorsqu’un épisode pluvieux dépasse les hypothèses courantes. Sur une toiture-terrasse à acrotère, son implantation doit être étudiée avec soin : il doit signaler rapidement une anomalie sans diriger l’eau vers une zone sensible de la façade.
Quels matériaux choisir ?
Le matériau du col de cygne doit être compatible avec la couverture, l’étanchéité et l’environnement du bâtiment. Les solutions courantes comprennent l’acier galvanisé, l’aluminium, le cuivre, l’acier inoxydable et certains éléments en matériaux synthétiques. Le choix ne repose pas uniquement sur le prix de la pièce.
L’acier galvanisé offre une solution robuste et répandue, notamment pour les descentes et accessoires de couverture métallique. Il doit cependant être protégé contre les coupes non traitées et les environnements fortement corrosifs.
L’aluminium est léger et résiste correctement à de nombreuses ambiances extérieures. Sa mise en œuvre doit prendre en compte les contacts avec d’autres métaux afin de limiter les phénomènes de corrosion galvanique.
Le cuivre possède une excellente durabilité, mais sa compatibilité avec les éléments situés en aval doit être vérifiée. Le ruissellement sur cuivre peut modifier la tenue de certains métaux moins nobles.
L’acier inoxydable convient aux environnements exigeants, notamment lorsque l’humidité, les agents chimiques ou les atmosphères industrielles accélèrent la corrosion. Son coût initial est plus élevé, mais il peut être pertinent dans une stratégie de durabilité et de maintenance réduite.
Dans tous les cas, la pièce doit être compatible avec la membrane d’étanchéité : bitume élastomère, PVC, TPO, EPDM ou autre système prévu par le complexe de toiture. Une compatibilité théorique ne suffit pas. Le fabricant du système d’étanchéité doit préciser les accessoires, primaires, bandes de pontage et modes de soudure ou de collage adaptés.
Le raccord avec l’étanchéité : le point de vigilance majeur
Une évacuation peut être parfaitement dimensionnée et pourtant laisser entrer l’eau si son raccordement à la toiture est mal exécuté. Au droit d’une naissance ou d’un passage d’acrotère, l’étanchéité doit former une continuité sans faiblesse, y compris autour des fixations, des angles et des relevés.
Sur une toiture-terrasse, la pièce est généralement intégrée au complexe d’étanchéité selon un procédé prévu par le système. La membrane doit être correctement relevée, soudée ou collée, sans tension excessive. Les angles doivent être traités avec des renforts adaptés et les évacuations doivent rester accessibles pour inspection.
Il faut également éviter de comprimer l’isolant ou d’écraser localement la membrane lors de la fixation. Une pièce trop lourde, mal supportée ou soumise aux vibrations peut transmettre des efforts au relevé. Sur un bâtiment industriel équipé de ventilateurs, de groupes techniques ou de panneaux photovoltaïques, ces sollicitations doivent être intégrées à la conception globale.
Pose sur chantier : les erreurs à éviter
La pose d’un col de cygne exige une coordination entre le couvreur-étancheur, le charpentier métallique, le lot bardage et parfois le plombier ou le spécialiste des réseaux. Le détail ne doit pas être laissé à la dernière minute, lorsque le bardage est déjà fermé et que l’accès à la toiture devient compliqué.
- Créer une contre-pente : l’eau stagne dans la partie horizontale et favorise les dépôts.
- Réduire la section : un raccord plus petit que la naissance augmente le risque de saturation.
- Oublier les supports : une descente ou un coude mal maintenu peut tirer sur l’étanchéité.
- Multiplier les coudes : chaque changement de direction complique l’écoulement et l’entretien.
- Mélanger des métaux incompatibles : la corrosion peut apparaître autour des assemblages.
- Sceller sans prévoir l’inspection : une évacuation inaccessible devient rapidement un angle mort de la maintenance.
- Placer la sortie trop près d’une zone sensible : porte, joint de façade, équipement électrique ou circulation piétonne.
Un contrôle visuel après la pose, complété par un essai d’écoulement lorsque cela est possible, permet de vérifier la continuité du cheminement. L’eau doit être guidée vers la descente sans débordement ni retenue anormale.
Maintenance préventive des évacuations d’eaux pluviales
Le col de cygne ne demande pas une attention spectaculaire, mais il mérite une place dans le plan de maintenance préventive de la toiture. Les feuilles, mousses, poussières, emballages et dépôts industriels peuvent obstruer la naissance ou réduire la section utile. Une évacuation qui fonctionnait parfaitement lors de sa mise en service peut devenir vulnérable après quelques saisons.
Une inspection doit notamment rechercher :
- les dépôts autour de la naissance et dans les parties coudées ;
- les fissures, déformations ou traces de choc ;
- les signes de corrosion ou de décollement de protection ;
- les infiltrations au niveau des relevés et des raccords ;
- les fixations desserrées ou les supports déformés ;
- les traces de débordement sur la façade ou sous le bardage.
La fréquence dépend de l’environnement. Un site entouré d’arbres, soumis à des poussières de production ou implanté dans une zone de pluies intenses nécessite des contrôles plus rapprochés. Après un épisode climatique exceptionnel, une inspection complémentaire est judicieuse, surtout si la toiture a reçu des grêlons, des branches ou des éléments déplacés par le vent.
Un détail à intégrer dans la rénovation énergétique
Lors d’une rénovation de toiture industrielle, le col de cygne doit être étudié en même temps que l’isolation, l’étanchéité à l’air et les équipements installés en toiture. Ajouter de l’épaisseur isolante modifie parfois les niveaux, les relevés et la position des évacuations. Une pièce qui semblait correctement placée avant travaux peut se retrouver trop basse, mal alignée ou insuffisamment raccordée après la réfection.
La rénovation énergétique est aussi l’occasion de vérifier la cohérence entre les évacuations et les nouveaux équipements : panneaux solaires, chemins de câbles, unités de ventilation ou dispositifs de sécurité. Une installation photovoltaïque ne doit jamais empêcher l’accès aux naissances ni détourner les eaux vers une zone de faiblesse. Les cheminements de maintenance doivent rester lisibles, car une toiture performante est aussi une toiture inspectable.
Le col de cygne ressemble à un petit détour dans le voyage de l’eau. Pourtant, dans le grand théâtre d’une toiture industrielle, il tient le rôle d’une articulation essentielle. Bien dimensionné, compatible avec les matériaux et intégré à une maintenance régulière, il protège l’étanchéité, les façades et l’activité abritée sous la couverture. Parce qu’un bâtiment bien conçu ne se contente pas de résister à la pluie : il lui indique, avec précision, le chemin à suivre.
